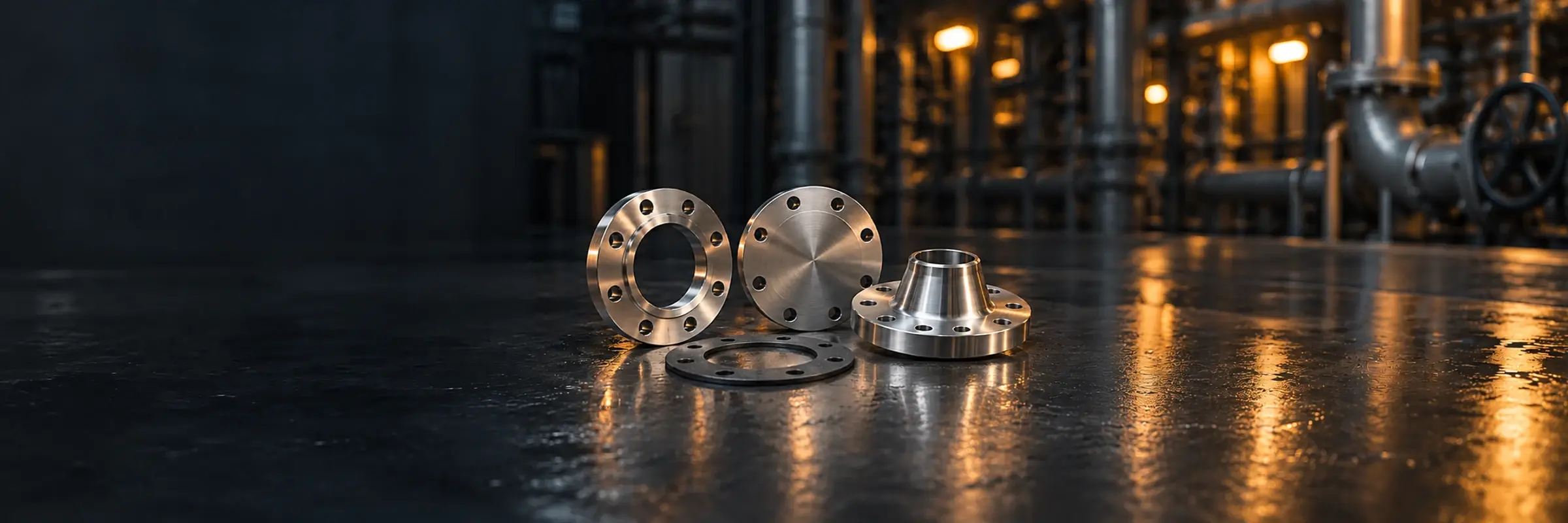

Bridas industriales — línea Gaeflex para minería e industria
Catálogo

Bridas industriales ANSI B16.5 clase 150 a 900

Datos tomados de la ficha del proveedor, pendientes de validación antes de publicar esta familia.

La brida es la pieza que hace desmontable una línea de tubería: permite separar un tramo, sustituir una válvula o abrir un equipo sin cortar la conducción. Se elige por el diámetro nominal, la clase de presión y el material, que debe ser compatible con el fluido.

Se suministran en acero al carbono ASTM A105 y en acero inoxidable ASTM A182 304/304L y 316/316L, en los tipos slip-on, welding neck, ciega, roscada, lap joint y socket weld. La cara puede ser raised face (RF), flat face (FF) o ring type joint (RTJ) según la junta que se vaya a montar.

Cada clase de presión admite una presión máxima de trabajo distinta y un número de huecos diferente según el diámetro. Indícanos el diámetro, la clase y el fluido y te confirmamos la referencia, los espárragos y el empaque.

Aplicaciones habituales

  • Montaje de líneas de tubería
  • Conexión de válvulas y equipos
  • Redes de agua y proceso
  • Minería e industria en general
  • Sistemas contra incendio
  • Montaje de líneas de tubería
  • Conexión de válvulas y equipos
  • Redes de agua y proceso
  • Minería e industria en general
  • Sistemas contra incendio

Referencias de bridas industriales

Cada referencia tiene su página con la ficha técnica completa: norma, presiones, temperatura y diámetros disponibles.

Comparativa de bridas industriales

Las 38 referencias de esta familia, con los datos que las diferencian. Cada referencia tiene además su ficha completa.

Bridas industriales — comparativa de referencias
Referencia NormaMarcaTipoMaterial
Brida Anillo (slip On) Clase 150 FF A105 Brida Flat Face (FF) ANSI/ASME B16.5FRAnillo (Slip On)Acero ASTM A105
Brida Anillo (slip On) Clase 150 INOX 304 —HGAAnillo (Slip On)Acero Inoxidable ASTM A182 304/304L
Brida Anillo (slip On) Clase 150 RF A105 Brida Raised Face (RF) ANSI/ASME B16.5FRAnillo (Slip On)Acero ASTM A105
Brida Anillo (slip On) Clase 150 RF INOX 316 Brida Raised Face (RF) ANSI/ASME B16.5HGAAnillo (Slip On)Acero Inoxidable ASTM A182 316/316L
Brida Anillo (slip On) Clase 150 RTJ A105 Brida Ring Type Joint (RTJ) ANSI/ASME B16.5FRAnillo (Slip On)Acero ASTM A105
Brida Anillo (slip On) Clase 300 RF A105 Brida Raised Face (RF) ANSI/ASME B16.5FRAnillo (Slip On)Acero ASTM A105
Brida Anillo (slip On) Clase 300 RF INOX 304 Brida Raised Face (RF) ANSI/ASME B16.5HGAAnillo (Slip On)Acero Inoxidable ASTM A182 304/304L
Brida Anillo (slip On) Clase 300 RF INOX 316 Brida Raised Face (RF) ANSI/ASME B16.5HGAAnillo (Slip On)Acero Inoxidable ASTM A182 316/316L
Brida Anillo (slip On) Clase 600 RF A105 Brida Raised Face (RF) ANSI/ASME B16.5FRAnillo (Slip On)Acero ASTM A105
Brida Anillo (slip On) Clase 900 RF A105 Brida Raised Face (RF) ANSI/ASME B16.5FRAnillo (Slip On)Acero ASTM A105
Brida Backing Ring Clase 150 A105 Ambas Caras Planas ANSI/ASME B16.5FRBacking RingAcero ASTM A105
Brida Ciega (blind) Clase 150 A105 Ambas Caras Planas ANSI/ASME B16.5FRCiega (Blind)Acero ASTM A105
Brida Ciega (blind) Clase 150 RF A105 Brida Raised Face (RF) ANSI/ASME B16.5FRCiega (Blind)Acero ASTM A105
Brida Ciega (blind) Clase 150 RF INOX 304 Brida Raised Face (RF) ANSI/ASME B16.5HGACiega (Blind)Acero Inoxidable ASTM A182 304/304L
Brida Ciega (blind) Clase 150 RF INOX 316 Brida Raised Face (RF) ANSI/ASME B16.5HGACiega (Blind)Acero Inoxidable ASTM A182 316/316L
Brida Ciega (blind) Clase 300 RF A105 Brida Raised Face (RF) ANSI/ASME B16.5FRCiega (Blind)Acero ASTM A105
Brida Ciega (blind) Clase 300 RF INOX 304 Brida Raised Face (RF) ANSI/ASME B16.5HGACiega (Blind)Acero Inoxidable ASTM A182 304/304L
Brida Ciega (blind) Clase 600 RF A105 Brida Raised Face (RF) ANSI/ASME B16.5FRCiega (Blind)Acero ASTM A105
Brida Ciega (blind) Clase 900 RF A105 Brida Raised Face (RF) ANSI/ASME B16.5FRCiega (Blind)Acero ASTM A105
Brida Cuello (welding Neck) Clase 150 FF A105 Brida Flat Face (FF) ANSI/ASME B16.5FRCuello (Welding Neck)Acero ASTM A105
(ref. 050140) Brida Cuello (welding Neck) Clase 150 RF A105 Brida Raised Face (RF) ANSI/ASME B16.5FRCuello (Welding Neck)Acero ASTM A105
(ref. 050142) Brida Cuello (welding Neck) Clase 150 RF A105 Brida Raised Face (RF) ANSI/ASME B16.5FRCuello (Welding Neck)Acero ASTM A105
Brida Cuello (welding Neck) Clase 150 RF INOX 304 Brida Raised Face (RF) ANSI/ASME B16.5HGACuello (Welding Neck)Acero Inoxidable ASTM A182 304/304L
Brida Cuello (welding Neck) Clase 150 RF INOX 316 Brida Raised Face (RF) ANSI/ASME B16.5HGACuello (Welding Neck)Acero Inoxidable ASTM A182 316/316L
(ref. 050240) Brida Cuello (welding Neck) Clase 300 RF A105 Brida Raised Face (RF) ANSI/ASME B16.5FRCuello (Welding Neck)Acero ASTM A105
(ref. 050242) Brida Cuello (welding Neck) Clase 300 RF A105 Brida Raised Face (RF) ANSI/ASME B16.5FRCuello (Welding Neck)Acero ASTM A105
Brida Cuello (welding Neck) Clase 300 RF INOX 304 Brida Raised Face (RF) ANSI/ASME B16.5HGACuello (Welding Neck)Acero Inoxidable ASTM A182 304/304L
Brida Cuello (welding Neck) Clase 300 RF INOX 316 Brida Raised Face (RF) ANSI/ASME B16.5HGACuello (Welding Neck)Acero Inoxidable ASTM A182 316/316L
Brida Cuello (welding Neck) Clase 600 RF A105 Brida Raised Face (RF) ANSI/ASME B16.5FRCuello (Welding Neck)Acero ASTM A105
Brida Lap Joint Clase 150 A105 ANSI/ASME B16.5FRLap JointAcero ASTM A105
Brida Lap Joint Clase 150 FF INOX 304 Brida Flat Face (FF) ANSI/ASME B16.5HGALap JointAcero Inoxidable ASTM A182 304/304L
Brida Roscada (threaded) Clase 150 INOX 304 Roscado NPT ASME/ANSI B1.20.1HGARoscada (Threaded)Acero Inoxidable ASTM A182 304/304L
Brida Roscada (threaded) Clase 150 INOX 316 Roscado NPT ASME/ANSI B1.20.1HGARoscada (Threaded)Acero Inoxidable ASTM A182 316/316L
Brida Roscada (threaded) Clase 150 RF A105 Brida Raised Face (RF) ANSI/ASME B16.5FRRoscada (Threaded)Acero ASTM A105
Brida Roscada (threaded) Clase 300 INOX 304 Roscado NPT ASME/ANSI B1.20.1HGARoscada (Threaded)Acero Inoxidable ASTM A182 304/304L
Brida Roscada (threaded) Clase 300 RF A105 Brida Raised Face (RF) ANSI/ASME B16.5FRRoscada (Threaded)Acero ASTM A105
Brida Soldables (socket Weld) Clase 150 RF A105 Brida Raised Face (RF) ANSI/ASME B16.5FRSoldables (Socket Weld)Acero ASTM A105
Brida Soldables (socket Weld) Clase 300 RF A105 Brida Raised Face (RF) ANSI/ASME B16.5FRSoldables (Socket Weld)Acero ASTM A105

Otras líneas de conexiones y acoples

Ver el catálogo completo →

¿No sabes qué referencia te corresponde?

Indícanos la presión de trabajo del circuito, el diámetro de la línea y el fluido que transporta. Con esos tres datos te decimos qué norma necesitas y te confirmamos disponibilidad. Atendemos minería, pesca, construcción y otros sectores.
