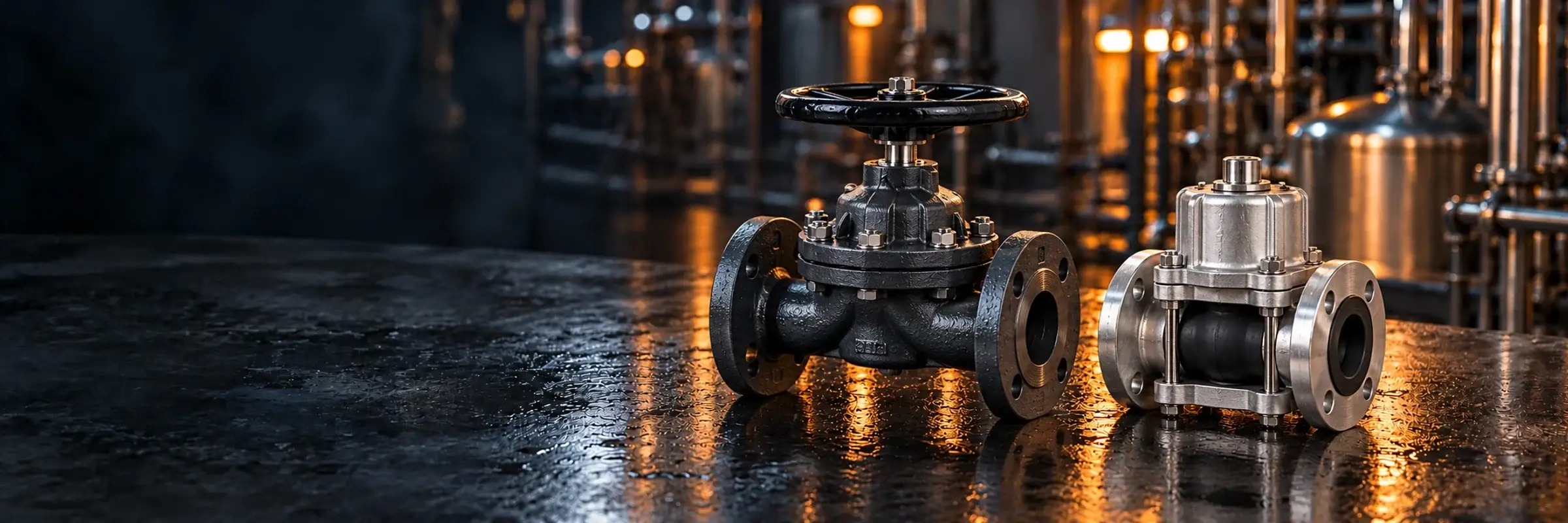

Válvulas de diafragma y válvulas de pinch para pulpa
Cuando el fluido lleva sólidos, el mecanismo de una válvula convencional es su punto débil: la compuerta se agarra, el asiento se desgasta y el cuerpo se llena de residuos. La válvula de diafragma y la de pinch resuelven esto porque el fluido **solo toca la goma**: el mecanismo queda aislado y el cierre es un pellizco sobre el elastómero, sin cavidades donde se acumule material.
Suministramos válvulas de diafragma tipo weir y de paso recto, válvulas de pinch de cierre por manguera y versiones sanitarias con clamp, en hierro, acero, aluminio y plásticos técnicos, con diafragma de caucho natural, EPDM o PTFE. Cada referencia indica presión, temperatura, material del diafragma y compatibilidad química.
La diferencia práctica: la de diafragma weir regula mejor el caudal y es la habitual en dosificación y agua con reactivos; la de paso recto deja pasar sólidos y es la de lodos y pulpa. La de pinch se usa cuando la manguera es el propio elemento de cierre, y ahí la ventaja es que solo se reemplaza la goma, no la válvula.
Aplicaciones habituales
- Pulpa, lodos y relaves en minería
- Dosificación de reactivos y químicos
- Industria alimentaria y farmacéutica
- Aguas residuales y plantas de tratamiento
- Pulpa, lodos y relaves en minería
- Dosificación de reactivos y químicos
- Industria alimentaria y farmacéutica
- Aguas residuales y plantas de tratamiento
Referencias de válvulas de diafragma y pinch
Cada referencia tiene su página con la ficha técnica completa: norma, presiones, temperatura y diámetros disponibles.
-
Válvula de diafragma tipo weir
Asiento elevado con diafragma: regula con precisión y es la referencia de dosificación y químicos.
-
Válvula de diafragma de paso recto
Sin asiento elevado: deja pasar sólidos y lodos sin atascarse. La de pulpa y aguas residuales.
-
Válvula de pinch de cierre por manguera
El cierre es un pellizco sobre la manguera: no hay asiento ni cavidad, y solo se reemplaza la goma.
-
Válvula de diafragma sanitaria
Inoxidable con clamp y diafragma alimentario: cierre limpio donde no puede haber cavidades.
Comparativa de válvulas de diafragma y pinch
Las 4 referencias de esta familia, con los datos que las diferencian. Cada referencia tiene además su ficha completa.
| Referencia | Cuerpo | Presión de trabajo | Tipo | Diafragma |
|---|---|---|---|---|
| Válvula de diafragma tipo weir | Hierro fundido, acero, PVC o PP | 10 bar — valor de referencia | Weir (asiento elevado), vástago sellado con diafragma | Caucho natural, EPDM o PTFE |
| Válvula de diafragma de paso recto | Hierro fundido o acero; plásticos técnicos en medida pequeña | 10 bar — valor de referencia | Paso recto (sin weir) | Caucho natural de alta resistencia a la abrasión |
| Válvula de pinch de cierre por manguera | Aluminio, hierro o plástico técnico | 6 a 10 bar — valor de referencia | Pinch, cierre por pellizco de manguera | — |
| Válvula de diafragma sanitaria | AISI 316L, acabado sanitario | 8 bar — valor de referencia | — | EPDM o silicona grado alimentario |
-
Empaquetaduras y sellos 5 referencias -
Válvulas industriales 5 referencias -
Actuadores para válvulas 4 referencias -
Válvulas de retención 4 referencias -
Válvulas de seguridad y alivio 4 referencias -
Juntas metálicas de expansión 3 referencias -
Juntas antisísmicas 3 referencias -
Juntas de expansión 3 referencias -
Juntas axiales 3 referencias
¿No sabes qué referencia te corresponde?
Indícanos la presión de trabajo del circuito, el diámetro de la línea y el fluido que transporta. Con esos tres datos te decimos qué norma necesitas y te confirmamos disponibilidad. Atendemos minería, pesca, construcción y otros sectores.
Cotizar válvulas de diafragma y pinch
Envíanos el dato de tu línea o equipo y te respondemos con la referencia y el plazo.
