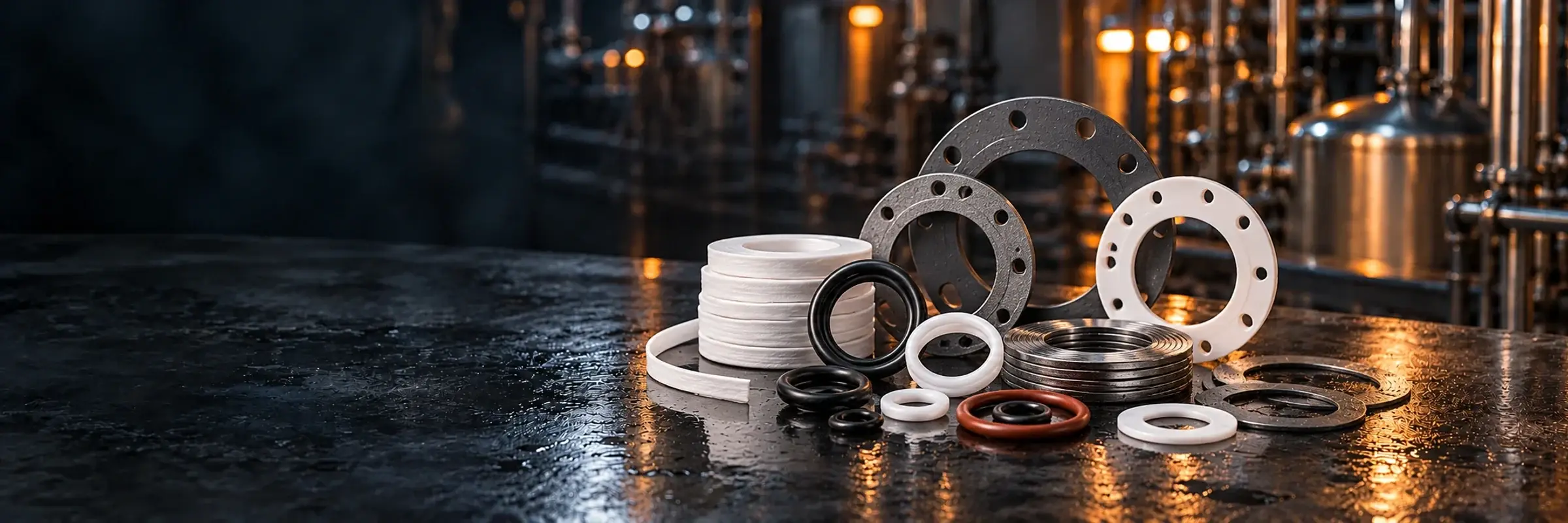

Empaquetaduras y sellos — línea Gaeflex para minería e industria

Catálogo

Empaquetaduras, juntas y sellos industriales

La empaquetadura es la pieza más barata del sistema y la que decide si una brida gotea. Va entre dos caras que deben quedar estancas bajo presión, temperatura y, muchas veces, ataque químico: elegir el material por costumbre en lugar de por servicio es la causa habitual de fugas en planta y de paradas de mantenimiento.

En Gaeflex suministramos juntas espirometálicas, juntas de PTFE, planchas de caucho, cordón trenzado y grafito laminado. El criterio de selección es siempre el mismo: temperatura y presión del servicio, fluido en contacto y tipo de cara de la brida (plana, realzada o de anillo).

La espirometálica cubre el rango más amplio de presión y temperatura y es la referencia en líneas de vapor, aceite y proceso. El PTFE se elige cuando manda la resistencia química o la higiene. El caucho es la opción económica para agua y aire a baja temperatura. El grafito flexible aguanta vapor sobrecalentado y ciclos térmicos donde los demás materiales fallan.

Además de la junta, surtimos el cordón trenzado para prensaestopas de válvulas y bombas, que es el consumible que más se repone en mantenimiento. Cortamos a medida: si el cliente da el diámetro nominal de la brida y la clase de presión, entregamos la junta lista para instalar.

Aplicaciones habituales

Mantenimiento de plantas de proceso
Líneas de vapor y agua caliente
Industria alimentaria y farmacéutica
Válvulas y bombas (prensaestopas)
Mantenimiento de plantas de proceso
Líneas de vapor y agua caliente
Industria alimentaria y farmacéutica
Válvulas y bombas (prensaestopas)

Referencias de empaquetaduras y sellos

Cada referencia tiene su página con la ficha técnica completa: norma, presiones, temperatura y diámetros disponibles.

Junta espirometálica para bridas

Espiral de acero con relleno de grafito o PTFE: el rango de presión y temperatura más amplio para bridas.
ASME B16.20
Cotizar
Junta de PTFE para bridas

Máxima resistencia química y superficie antiadherente: para ácidos, solventes y servicio higiénico.

Cotizar
Plancha de caucho EPDM, neopreno y nitrilo

Plancha para cortar juntas a medida: el consumo habitual de mantenimiento en agua y aire.

Cotizar
Cordón trenzado de PTFE y grafito

Para prensaestopas de válvulas y bombas: el consumible que más se repone en mantenimiento.

Cotizar
Junta laminada de grafito flexible

Grafito expandido laminado: aguanta vapor sobrecalentado y ciclos térmicos donde el PTFE se degrada.

Cotizar

Comparativa de empaquetaduras y sellos

Las 5 referencias de esta familia, con los datos que las diferencian. Cada referencia tiene además su ficha completa.

Empaquetaduras y sellos — comparativa de referencias
Referencia	Rango de temperatura	Presión de servicio	Tamaños disponibles	Presentación
Junta espirometálica para bridas	-200 °C a +450 °C con grafito; hasta +260 °C con PTFE	Clases 150 a 2500 según brida — valor de referencia de la norma	1/2" a 24" (corte a medida sobre pedido)	—
Junta de PTFE para bridas	-100 °C a +260 °C	Clases 150 y 300 en junta plana — valor de referencia	1/2" a 24"	—
Plancha de caucho EPDM, neopreno y nitrilo	EPDM -40 °C a +120 °C · NBR -30 °C a +100 °C	—	—	Plancha o rollo, corte a medida
Cordón trenzado de PTFE y grafito	PTFE: -100 °C a +260 °C · Grafito: -200 °C a +450 °C	Hasta 200 bar según sección y montaje — valor de referencia	—	Rollo de 5 m, 10 m o corte por metro
Junta laminada de grafito flexible	-200 °C a +450 °C en aire; hasta +550 °C en vapor	Clases 150 a 600 — valor de referencia	1/2" a 24" (corte a medida)	Lámina de 1 mm a 3 mm o junta terminada con inserto

Otras líneas de válvulas y juntas

Ver el catálogo completo →

¿No sabes qué referencia te corresponde?

Indícanos la presión de trabajo del circuito, el diámetro de la línea y el fluido que transporta. Con esos tres datos te decimos qué norma necesitas y te confirmamos disponibilidad. Atendemos minería, pesca, construcción y otros sectores.
